In hydraulischen Anlagen kann eine scheinbar glatte Oberfläche dennoch Dichtungen beschädigen, Druckverluste verursachen und die Lebensdauer der Maschine verkürzen. Bauteile, die bei diesen Bedingungen arbeiten, 350 bis 700 bar Die Leistungsfähigkeit von Hydrauliksystemen hängt von einer kontrollierten Mikrogeometrie ab: Rauheit, Vertiefungstiefe, Auflagefläche, Rundheit, Geradheit, Härte und Schichtdicke beeinflussen maßgeblich die Zuverlässigkeit der Ölfilmbildung und die Lebensdauer der Dichtungen. Dieser Artikel erläutert, warum die Oberflächenbearbeitung ein strategischer Fertigungskontrollpunkt und kein rein kosmetischer Schritt ist und wie sich Spezifikationen wie Ra, Rz, Rmr und Schichtdicke auf die Leistung im praktischen Einsatz auswirken. Er zeigt außerdem auf, wie Präzisionsschleifen, Polieren und automatisierte Oberflächenbearbeitung dazu beitragen, Abweichungen zu reduzieren, vorzeitige Ausfälle zu verhindern und die Lebensdauer von Hydrauliksystemen zu verlängern.
Warum die Oberflächenbearbeitung von Hydraulikkomponenten ein strategischer Kontrollpunkt ist
Hydraulische Systeme, die unter extremen Drücken – oft zwischen 350 und 700 bar (5.000 bis 10.000 psi) – arbeiten, benötigen präzisionsgefertigte Komponenten, um volumetrische Effizienz und Sicherheit zu gewährleisten. In diesen anspruchsvollen Umgebungen geht die Oberflächenbearbeitung hydraulischer Komponenten weit über die reine Ästhetik hinaus; sie ist ein strategischer Kontrollpunkt, der die Zuverlässigkeit und Lebensdauer des gesamten Systems maßgeblich beeinflusst.
Oberflächenveredelung jenseits des Erscheinungsbildes definieren
In modernen Fluidtechniksystemen wird die Oberflächengüte durch präzise mikrogeometrische Parameter und nicht nur durch die visuelle Reflexion definiert. Ingenieure müssen das Lagerflächenverhältnis (Rmr), die Vertiefungstiefe (Rvk) und die Kernrauheit (Rk) kontrollieren, um optimale Fluidrückhaltung und Lastverteilung zu gewährleisten. Eine Zylinderbohrung mag mit bloßem Auge glatt erscheinen, weist aber dennoch mikroskopische Spitzen auf, die wie abrasive Schneidwerkzeuge auf elastische Dichtungen wirken. Durch die gezielte Steuerung der Abbott-Firestone-Kurve schaffen Hersteller eine funktionale Oberfläche, die einen mikroskopischen hydrodynamischen Fluidfilm aufrechterhält und so Trockenreibung bei häufigen Betätigungen verhindert.
Fehlerarten im Zusammenhang mit mangelhafter Oberflächenbearbeitung
Unzureichende Oberflächenbearbeitung beschleunigt mehrere schwerwiegende Ausfallarten. Überschreitet die maximale Rauheit (Rp) zulässige Grenzwerte, kommt es zu schnellem Dichtungsverschleiß, was zu internen Bypass-Leckagen und einem entsprechenden Druckabfall im System führt. Beispielsweise kann eine Abweichung der Oberflächenrauheit von nur 0,2 Mikrometern (Ra) über dem spezifizierten Grenzwert die dynamische Dichtungslebensdauer um bis zu 30 % reduzieren. Tiefe Oberflächenkratzer oder ungeeignete Kreuzschliffwinkel können zudem Mikro-Dieselbildung verursachen – ein Phänomen, bei dem eingeschlossene Luftblasen unter Druck entzünden und so lokale thermische Schäden und Lochfraß an den Zylinderwänden hervorrufen. Die Kontrolle dieser Parameter ist entscheidend, um vorzeitige Gewährleistungsansprüche und schwerwiegende Ausfälle im Feld zu vermeiden.

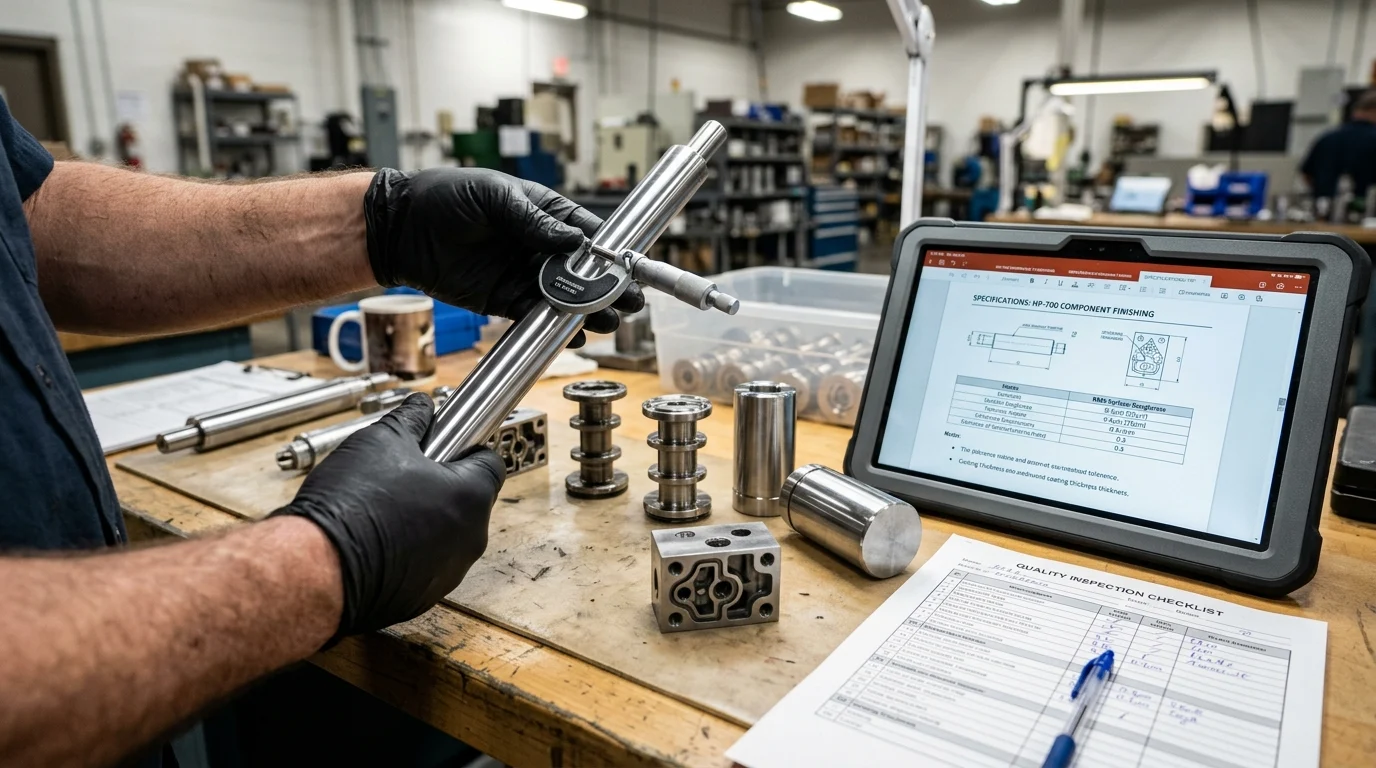

Wichtige Spezifikationen für eine zuverlässige Oberflächenbearbeitung von Hydraulikkomponenten
Die Übersetzung von Leistungsanforderungen in fertigungsrelevante Daten erfordert eine präzise Spezifikation. Die Oberflächenbearbeitung von Hydraulikkomponenten setzt genaue geometrische und Materialvorgaben voraus, um Austauschbarkeit und vorhersehbare Verschleißeigenschaften über Millionen von Betriebszyklen zu gewährleisten.
Oberflächenrauheit, Rundheit und Geradheit
Die Oberflächenrauheit wird üblicherweise mit Ra (mittlere Rauheit) und Rz (mittlere Rauheitsdifferenz) angegeben. Typische Hydraulikzylinderbohrungen erfordern einen Ra-Wert zwischen 0,1 und 0,4 Mikrometern. Die Rauheit allein reicht jedoch ohne strenge geometrische Toleranzen nicht aus. Rundheit und Geradheit sind entscheidend, um ungleichmäßige radiale Belastungen der Kolbendichtungen zu vermeiden. Hochleistungs-Servohydraulikzylinder erfordern häufig Rundheitstoleranzen von unter 0,005 mm und Geradheitsabweichungen von unter 0,01 mm pro Meter Hub. Abweichungen über diese Grenzwerte hinaus führen zu lokalen Spannungskonzentrationen, die asymmetrische Dichtungsextrusion und Fluidbypass zur Folge haben können.
Anforderungen an Material, Härte und Beschichtung
Das Zusammenspiel von Grundmaterial, Oberflächenhärte und aufgebrachten Beschichtungen bestimmt die Beständigkeit des Bauteils gegen Fressen und Korrosion. Kolbenstangen werden üblicherweise induktionsgehärtet (50–55 HRC) und anschließend hartverchromt, wodurch die Oberflächenhärte auf ca. 65–70 HRC erhöht wird. In stark korrosiven Umgebungen kommen alternative Beschichtungen wie Wolframcarbid oder Nickel-Chrom zum Einsatz, die mittels Hochgeschwindigkeits-Flammspritzen (HVOF) aufgebracht werden. Diese Beschichtungen müssen präzise auf Schichtdicken gebracht werden – oft ist ein Nachschleifen erforderlich, um eine Endschichtdicke von 20 bis 50 Mikrometern zu gewährleisten –, damit die Beschichtung weder unter Biegebeanspruchung abblättert noch die Maßtoleranzen der Welle beeinträchtigt.
Zeichnungen, Toleranzen und Abnahmekriterien
Technische Zeichnungen müssen die Anforderungen an die Oberflächenbearbeitung eindeutig definieren und dabei standardisierte Messtechnikrahmen verwenden. Die Abnahmekriterien sollten sich auf internationale Normen beziehen, wie beispielsweise die von der [Organisation/Institution einfügen] veröffentlichten. Internationale Organisation für NormungUm die genaue Auswertungslänge und die Filtermethoden für die Oberflächenprofilometrie festzulegen, müssen Toleranzen die Akkumulation von Abweichungen von der Vorbearbeitung bis zum finalen Polieren berücksichtigen. Eine präzise Zeichnung gibt nicht nur die Zielwerte für Ra und Rz an, sondern auch den erforderlichen Kreuzschraffurwinkel – typischerweise zwischen 30 und 45 Grad –, um die Schmierstoffhaftung zu optimieren und spiralförmige Leckagepfade zu vermeiden.
Vergleich von Oberflächenbearbeitungsverfahren für Hydraulikkomponenten
Um die für Fluidtechnikanwendungen erforderlichen strengen Toleranzen zu erreichen, ist die Auswahl des geeigneten abrasiven Bearbeitungsverfahrens unerlässlich. Jedes Bearbeitungsverfahren erzeugt eine spezifische Oberflächenstruktur, die das tribologische Verhalten der zusammenpassenden Bauteile direkt beeinflusst.
Honen, Feinschleifen, Schleifen und Polieren
Das primäre Oberflächenbehandlungsmethoden—Schleifen, Feinschleifen, Schleifen und Polieren—jedes erfüllt einen bestimmten funktionalen Zweck in der Hydraulikfertigung.
| Oberflächenbehandlungsmethode | Typischer Ra-Bereich (µm) | Primäre Anwendung | Wichtigste Oberflächeneigenschaften |
|---|---|---|---|
| Honen | 0,10 - 0,80 | Innenbohrungen | Kreuzschraffurmuster zur Flüssigkeitsretention |
| Schleifen | 0,20 - 1,60 | Kolbenstangen, Pumpenwellen | Hohe Maßgenauigkeit, unidirektionale Markierungen |
| Superfinishing | 0,02 - 0,20 | Hochleistungs-Kolbenpleuel | Plateau-Oberfläche, hohes Tragfähigkeitsverhältnis |
| Polieren | 0,01 - 0,10 | Spezialisierte Ventilschieber | Spiegelglatte Oberfläche, sehr geringe Reibung |
Das Honen wird universell bei Zylinderrohren angewendet, um eine ebene Oberfläche mit tiefen Vertiefungen zur Ölrückhaltung zu erzeugen. Das Mahlen bietet Die für Kolbenstangen notwendige Zylindrizität wird durch Superfinishing (oder Mikrofinishing) erreicht, wodurch die durch das Schleifen entstandene amorphe Oberflächenschicht entfernt wird, das härtere Grundmaterial freigelegt und die Lagerfläche maximiert wird.
Auswirkungen auf Reibung, Leckage, Dichtungslebensdauer und Verschleiß
Das gewählte Oberflächenbearbeitungsverfahren beeinflusst die Reibung und die Leckageanfälligkeit des Bauteils grundlegend. Ein rein geschliffener Stab weist mikroskopisch kleine Spitzen auf, die wie eine Raspel auf Polyurethan-Abstreifdichtungen wirken und so den Verschleiß beschleunigen und die Losbrechreibung erhöhen. Durch ein Superfinishing-Verfahren werden diese Spitzen abgetragen, wodurch der Reibungskoeffizient im Vergleich zu einer Standard-Schliffbearbeitung um bis zu 40 % reduziert wird. Diese Reibungsreduzierung minimiert die Wärmeentwicklung und verlängert die dynamische Dichtungslebensdauer. In anspruchsvollen Anwendungen kann die mittlere Betriebsdauer zwischen Ausfällen (MTBF) dadurch oft von 5.000 auf über 15.000 Stunden steigen. Umgekehrt kann eine übermäßig polierte Bohrung mit unzureichender Vertiefungstiefe keinen Schmierfilm halten, was zu Stick-Slip-Phänomenen und einem schnellen Dichtungsverschleiß führt.
Methodenauswahl auf Grundlage der Leistungsanforderungen
Die Auswahl des optimalen Oberflächenbearbeitungsverfahrens erfordert ein Abwägen der Leistungsanforderungen gegen die Fertigungsbeschränkungen. NiederdruckBei landwirtschaftlichen Zylindern mit niedriger Zyklenzahl ist eine standardmäßige, geschälte und rollpolierte Bohrung in Kombination mit einer spitzenlos geschliffenen Stange oft ausreichend und äußerst kosteneffizient. Für Aktuatoren in der Luft- und Raumfahrt oder industrielle Hochfrequenzservos, die mit Drücken von 3.000 psi (210 bar) und darüber arbeiten, sind jedoch Honen und Bandfeinbearbeitung erforderlich, um absolute Dichtheit und minimale Hysterese zu gewährleisten. Ingenieure müssen das Bearbeitungsverfahren an das jeweilige Dichtungsprofil und das Betriebsmedium anpassen und sicherstellen, dass die resultierende Mikrogeometrie den gewünschten hydrodynamischen Zustand unterstützt.
Anforderungen an Prozesssteuerung und Inspektion
Die Präzisionsbearbeitung reagiert äußerst empfindlich auf Prozessschwankungen. Um eine gleichbleibende Qualität bei großen Produktionsserien zu gewährleisten, sind strenge Workflow-Kontrollen, fortschrittliche Messtechnik und stabile Umgebungsbedingungen erforderlich, um Abweichungen außerhalb der Toleranzgrenzen zu vermeiden.
Wareneingangskontrolle und Workflow-Steuerung
Eine effektive Prozesskontrolle beginnt bereits vor der Endbearbeitung. Die Wareneingangsprüfung muss die Maßgenauigkeit, Härte und Geradheit der vorbearbeiteten Rohlinge sicherstellen. Weist ein Zylinderrohr vor der Bearbeitung einen Rundlauffehler von mehr als 0,05 mm auf, kann der nachfolgende Honprozess die Geometrie möglicherweise nicht korrigieren, was zu ungleichmäßiger Wandstärke und lokalen Härtestellen führt. Workflow-Kontrollsysteme müssen jede Charge von der Wärmebehandlung über die Beschichtung bis zur Endbearbeitung verfolgen und sicherstellen, dass Parameter wie Schleifkorngröße, Kühlmitteldurchfluss und Werkzeugvorschubgeschwindigkeit strikt eingehalten und gegen unbefugte Änderungen geschützt werden.
Metrologie, Qualitätsaufzeichnungen und Rückverfolgbarkeit
Die Validierung von Submikrometertoleranzen erfordert hochentwickelte Messtechnik. Taktile Tastschnittgeräte und berührungslose optische Interferometer werden eingesetzt, um Oberflächenrauheiten (Ra), Oberflächenrauheit (Rz) und Lagerflächenkurven mit Auflösungen bis zu 0,001 Mikrometern zu messen. Koordinatenmessgeräte (KMG) überprüfen makrogeometrische Merkmale wie Zylindrizität und Konzentrizität. Um die Anforderungen der Luft- und Raumfahrt sowie der Schwerindustrie zu erfüllen, müssen Hersteller umfassende Qualitätsaufzeichnungen führen und spezifische Messdaten mit den Seriennummern der einzelnen Bauteile verknüpfen. Diese Rückverfolgbarkeit gewährleistet, dass im Falle eines Ausfalls im Feld die exakten Oberflächenparameter und Maschineneinstellungen seit dem Herstellungsdatum zur Ursachenanalyse überprüft werden können.
Normen und Umweltauflagen
Umweltstabilität ist bei der Endbearbeitung und Prüfung von Hydraulikkomponenten mit Toleranzen im einstelligen Mikrometerbereich unerlässlich. Metrologielabore und hochpräzise Fertigungsprozesse sind hierfür notwendig. Endbearbeitungszellen Die Geräte müssen unter strenger Temperaturkontrolle arbeiten, typischerweise bei 20 °C (±1 °C), um Messfehler durch Wärmeausdehnung zu vermeiden. Darüber hinaus richten Produktionsstätten ihre Prozesskontrollen häufig an den von der [Organisation/Institution] festgelegten globalen Standards aus. Internationale Organisation für NormungBeispielsweise ISO 9001 für Qualitätsmanagementsysteme. Kühlmittelfiltrationssysteme müssen ebenfalls genau überwacht werden, da Partikelverunreinigungen im Kühlschmierstoff mit einer Größe von mehr als 5 Mikrometern die Bauteiloberfläche beschädigen und sofort zum Ausschuss führen können.
Auswahl eines Partners für die Oberflächenbearbeitung von Hydraulikkomponenten
Da die Oberflächenbearbeitung hochwertiger Hydraulikkomponenten kapitalintensiv ist und spezialisiertes Fachwissen erfordert, lagern OEMs diese Prozesse häufig aus. Die Wahl eines geeigneten Partners für die Oberflächenbearbeitung ist eine wichtige Entscheidung in der Lieferkette, die sich auf die Produktzuverlässigkeit, die Markteinführungszeit und die Wirtschaftlichkeit der einzelnen Einheiten auswirkt.
Leistungsfragen an Lieferanten
Bei der Bewertung potenzieller Oberflächenbearbeitungslieferanten müssen OEMs über die reinen Kapazitätsangaben hinausgehen. Zu den entscheidenden Fragen gehören: Welche maximale Länge und welchen maximalen Durchmesser kann die Anlage honen oder schleifen? Kann der Lieferant über einen Hub von 3 Metern eine Rk-Abweichung (Kernrauheitstiefe) von unter 10 % konstant erreichen? Darüber hinaus sollte seine Fähigkeit zur Verarbeitung spezieller Beschichtungen wie HVOF oder Keramikplasmaspritzen geprüft werden. Ebenso wichtig ist es, seine internen Messtechnikmöglichkeiten zu kennen; ein Lieferant ohne optische Oberflächenmessgeräte kann die Anforderungen an das Plateauhonen für Hochleistungs-Servoanwendungen nicht zuverlässig validieren.
Gesamtkosten, Lieferzeit und Logistik
Der Stückpreis der Oberflächenbearbeitung ist zwar wichtig, die Gesamtbetriebskosten werden jedoch von Lieferzeiten, Logistik und Qualitätsausbeute bestimmt. Ein Lieferant, der zwar 15 % niedrigere Stückkosten anbietet, aber eine Ausschussquote von 3 % aufweist, kann den Montageplan eines OEMs erheblich beeinträchtigen, insbesondere bei hohen Rohstoffkosten. Lieferzeiten für die Präzisionsbearbeitung liegen typischerweise zwischen 2 und 6 Wochen, abhängig von der Komplexität der Beschichtungs- und Schleifprozesse. Auch Mindestbestellmengen (MOQs) spielen eine Rolle; einige spezialisierte Anbieter verlangen MOQs von über 100 Einheiten, was mit der kundenspezifischen oder Kleinserienfertigung von Schwermaschinen möglicherweise nicht vereinbar ist. Die Nähe zum OEM oder ein leistungsfähiges Logistiknetzwerk sind unerlässlich, um Transportschäden an hochglanzpolierten Oberflächen zu minimieren.
Entscheidungsrahmen für die Lieferantenauswahl
Um den Auswahlprozess zu systematisieren, sollten Beschaffungsteams ein gewichtetes Entscheidungsmodell verwenden, das die technische Kompetenz ebenso wie die wirtschaftliche Machbarkeit bewertet.
| Bewertungskriterien | Gewicht | Wichtige Leistungsindikatoren |
|---|---|---|
| Technische Leistungsfähigkeit | 35 % | Submikron-Toleranzen, Mehrprozessfähigkeit (Honen, Superfinishing) |
| Qualität und Messtechnik | 30 % | ISO-Zertifizierungen, hauseigene Koordinatenmessmaschine und optische Profilometrie, Fehlerrate |
| Kapazität & Lieferzeit | 20 % | Skalierbarer Durchsatz, historische Pünktlichkeitsquote >95 %, flexible Mindestbestellmengen |
| Finanzielle Stabilität | 15% | Reinvestition in neue CNC-Maschinen, stabile Rohstofflieferketten |
Durch die Anwendung dieses Rahmens können OEMs Anbieter objektiv vergleichen und sicherstellen, dass der gewählte Partner sowohl über die technische Kompetenz verfügt, um anspruchsvolle Spezifikationen zu erfüllen, als auch über die operative Reife, um langfristige Produktionsverträge zu unterstützen.
Wichtigste Erkenntnisse
- Die hydraulische Oberflächenbearbeitung sollte anhand funktionaler Oberflächenparameter wie Ra, Rz, Rmr, Rvk und Rk und nicht allein anhand der visuellen Glätte spezifiziert werden.
- Die typische Bohrungsrauheit von Hydraulikzylindern sollte im Bereich von etwa 0,1 bis 0,4 Mikrometern Ra liegen, es sei denn, die Dichtungskonstruktion oder der Betriebszyklus erfordern einen anderen Zielwert.
- Um eine ungleichmäßige Dichtungsbelastung zu vermeiden, muss bei Hochleistungs-Servohydraulikzylindern die Rundheit unter 0,005 mm und die Geradheit unter 0,01 mm pro Meter liegen.
- Eine Abweichung des Oberflächenrauheitswerts (Ra) von 0,2 Mikrometern ist als signifikant zu betrachten, da sie die dynamische Lebensdauer der Dichtung verkürzen und die Bypass-Leckage erhöhen kann.
- Durch Nachschleifen nach dem Beschichten lässt sich die endgültige Beschichtungsdicke, üblicherweise 20 bis 50 Mikrometer, bei gleichbleibender Maßgenauigkeit beibehalten.
- Setzen Sie auf wiederholbare, automatisierte Oberflächenbearbeitungsprozesse, wenn manuelle Abweichungen aufgrund des Produktionsvolumens, der Sicherheitsanforderungen oder der Toleranzvorgaben nicht akzeptabel sind.
Häufig gestellte Fragen
Warum ist die Oberflächenbeschaffenheit von Hydraulikkomponenten entscheidend für die Systemzuverlässigkeit?
Die Oberflächenbearbeitung steuert nicht nur das Aussehen, sondern auch die Mikrogeometrie. Die richtige Rauheit, Rillentiefe und Lagerfläche tragen dazu bei, einen hydrodynamischen Ölfilm aufrechtzuerhalten, den Dichtungsverschleiß zu reduzieren, Leckagen zu verhindern und einen sicheren Betrieb bei Drücken von oft 350 bis 700 bar zu gewährleisten.
Welche Oberflächenrauheit ist typisch für Hydraulikzylinderbohrungen?
Viele Hydraulikzylinderbohrungen erfordern eine Oberflächenrauheit (Ra) von etwa 0,1 bis 0,4 Mikrometern. Der genaue Zielwert hängt vom Dichtungsmaterial, dem Betriebsdruck, den Schmierbedingungen und dem erforderlichen Gleichgewicht zwischen Ölrückhaltung und geringer Reibung ab.
Wie kann eine mangelhafte Oberflächenbearbeitung Hydraulikdichtungen beschädigen?
Übermäßige mikroskopische Rauheitsspitzen können während der Betätigung zu Abrieb an elastischen Dichtungen führen. Selbst eine Abweichung der Oberflächenrauheit (Ra) von nur 0,2 Mikrometern außerhalb der Spezifikation kann die Lebensdauer der Dichtung erheblich verkürzen, die Leckage im internen Bypass erhöhen und den Systemdruck reduzieren.
Welche Geometrietoleranzen sind neben der Rauheit relevant?
Rundheit und Geradheit sind unerlässlich. Hochleistungs-Servohydraulikzylinder erfordern unter Umständen eine Rundheit von weniger als 0,005 mm und eine Geradheit von weniger als 0,01 mm pro Meter, um eine ungleichmäßige Dichtungsbelastung und einen Flüssigkeitsbypass zu verhindern.
Warum werden Beschichtungen nach dem Auftragen fertiggestellt?
Beschichtungen wie Hartchrom oder HVOF-Wolframcarbid erhöhen die Härte und Korrosionsbeständigkeit, müssen aber auf die endgültige Größe geschliffen oder poliert werden. Die Nachbearbeitung nach der Beschichtung trägt dazu bei, die Maßtoleranzen und die angestrebte Beschichtungsdicke, die häufig zwischen 20 und 50 Mikrometern liegt, einzuhalten.
